是否进口否 | 加工定制是 |
品牌中科力联 | 型号SZR861 |
产品名称混合智能录波器 | 适用范围智能变电站 |

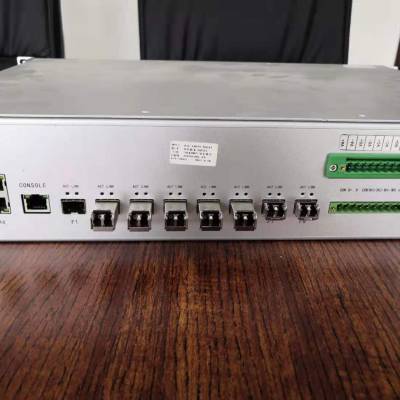

混合智能录波器
SZR861-C混合故障录波器(以下简称录波器)是主要应用于智能化变电站中,它同时具有常规电站智能录波器具有的应用于常规变电站和智能变电站、以及部署了就地化继电保护装置的变电站(或具有保护专网的智能站),集成了智能运维、二次系统可视化、故障录波、同源数据比对、网络分析和保信子站等功能为一体的智能二次检修运维平台,实现变电站数据的统一建模、源端维护和统一出口,为二次系统的日常运维、异常处理及电网事故智能分析提供技术手段和辅助决策依据,大大提高了现场数据的综合利用率和变电站的运维检修效率。
还具有实现数字信号(如:智能站中的GOOSE/SV/MMS)和模拟量混合接入,能实现暂态报文记录、稳态报文记录、故障录波数据记录,并对采集的数据进行实时分析和监测,可在系统发生故障时,自动地、准确地记录故障前、后过程的各种电气量的变化情况,通过这些电气量的分析、比较,对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平均有着重要作用;根据所记录的数据,可以正确地分析判断电力系统、线路和设备故障发生的确切地点、发展过程和故障类型,以便迅速排除故障和制定防止对策。
SZR861-C混合故障录波器可适用于35kV到750kV不同电压等级的电力系统,产品采用了大量***技术,具有运行稳定、大容量、***、易于安装维护等特点,完全适用于按照IEC 61850规范建设的智能化变电站,随着国家对设备安全性及自主可控的要求,产品正在适配国网自主可控DLT860(试行)规约。
功能特点
u 采用***4核心CPU和32位DSP,具有强大的数据处理能力和逻辑控制能力。
u 采用跨平台嵌入式编程,具有高可靠性和移植性。
u 采用16位***A/D转换,所有通道高速同步采样。
u 采用现场可编程门阵列FPGA,提高系统可靠性和时序性。
u 支持IRIG-B对时,精度为1us。
u 128G固态(系统使用)+2T机械盘(数据存储,可扩展到4T),可满足长时间稳态数据存储,CPU自带2Gbps数据硬压缩能力,压缩比高达30:1。支持数据循环覆盖。
u 支持数字和4路直流电压110/220V采样(2U装置)或数字和96路模拟采样(6U装置),支持256点采样。
u 定值支持在线和离线整定。
u 支持IEC61850规约,便于与主站进行数据交互。
u 优化测距算法,提高了测距精度和稳定性。
u 简洁的UI设计,方便用户在后台软件进行快速高效地查看实时数据、波形分析、文件查询、事件检索等。
